Rieju · Guía técnica oficial
Aventura 307
Rally
Rally
31 CV
Potencia
26 Nm
Par máx.
292 cc
Cilindrada
137 kg
Peso seco
21 L
Depósito
▶
Arranque
Encendido, cortacorrientes y sistema EFI
◈
Aceite motor
1,5 L SAE 10W40 · cambio a 1.000 y cada 5.000 km
⊗
Frenos
Pastillas, DOT4, sangrado y modo offroad ABS
↕
Suspensión
WP delantera 21/18 clics · trasera 16/22 clics
⊞
Cadena
Holgura 30–40 mm · lubricación semanal
⊕
Pares de apriete
Tabla completa con dinamométrica por zonas
❄
Refrigerante
Tipo G40 · vaso de expansión
✓
Mantenimiento
Tabla oficial 1.000–30.000 km
★
Noticias
Reportajes y novedades sobre la Rieju 307 Rally Aventura
EspecificacionesManual p. 12–15
Motor
TipoMonocilíndrico 4T · refrigeración líquida
Cilindrada292 cc
Diámetro × carrera78 × 61,2 mm
Potencia22,5 kW (31 CV) @ 9.000 rpm (33,5 CV versión R / escape libre)
Par máximo26 Nm @ 6.500 rpm (27 Nm versión R)
Relación compresión11:1
Ralentí1.500 ± 150 rpm
Aceite motor1,5 L · SAE 10W40
CombustibleSin plomo E5 · mín. 92 RON
Depósito21 litros
Consumo< 3,4 l/100 km
Caja de cambios — relaciones
1ª · 2ª · 3ª3,000 · 2,000 · 1,500
4ª · 5ª · 6ª1,250 · 1,050 · 0,905
Trans. primaria2,800
Trans. secundaria3,428
Sistema eléctrico
Batería12V · 6Ah
Fusibles25A · 15A · 10A
BujíaB8RC · 0,7–0,8 mm
EncendidoECU · Inyección EFI
Juego válvulas admisión0,10–0,19 mm
Juego válvulas escape0,15–0,24 mm
Dimensiones y pesos
Longitud2.180 mm
Anchura880 mm
Altura1.405 mm
Entre ejes1.460 mm
Peso en seco137 kg
Peso en marcha153 kg
Altura de asiento890 mm
Carga máxima343 kg (incl. piloto)
Eje delantero / trasero77 / 76 kg
Autonomía> 500 km
Chasis y ruedas
HorquillaØ43 mm invertida · recorrido 235 mm
Neumático delantero90/90-21
Neumático trasero120/80-18
Presión (ambos)225 kPa
Freno delanteroDisco Ø 300 mm
Freno traseroDisco Ø 240 mm

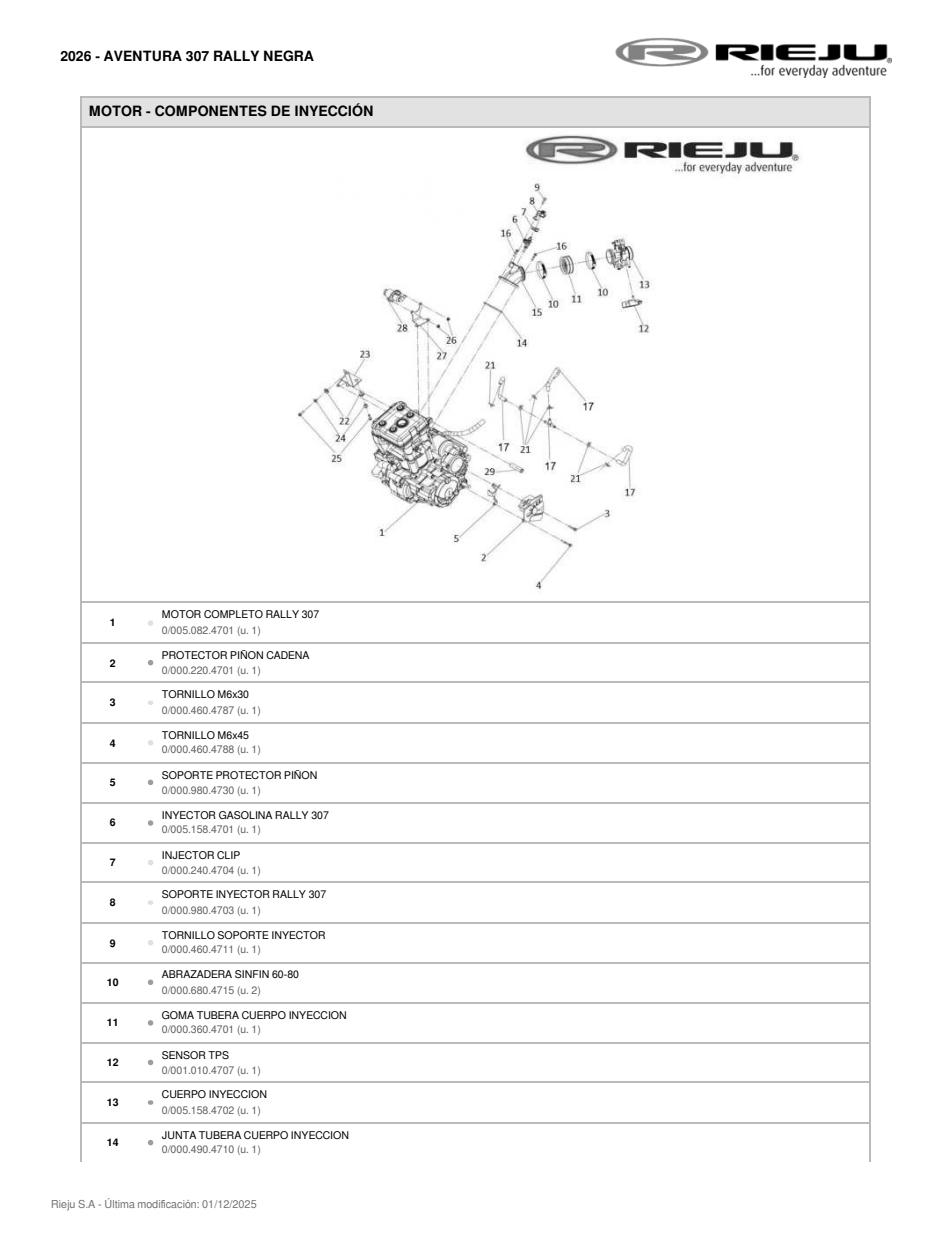

Motor — componentes inyección
Despiece oficial
ArranqueManual p. 54–55
Procedimiento de arranque
Gira ON→OFF 3 veces (5 seg) antes del primer arranque del día — presuriza el sistema EFI.
- Llave de contacto → posición ON
- Interruptor cortacorrientes → RUN (○)
- Verificar punto muerto — testigo N iluminado
- Girar acelerador 1/8–1/4 de vuelta
- Pulsar arranque eléctrico (máx. 5 seg por intento)
- Dejar calentar a ralentí antes de rodar
Arrancar en marcha engranada provoca accidente y daños al motor.
Apagado
- Soltar acelerador · bajar régimen
- Poner cambio en punto muerto
- Interruptor cortacorrientes → OFF
Posiciones de la llave
ON (no extraíble)Sistema activo · motor listo
OFF (extraíble)Sistema eléctrico cortado
LOCK (extraíble)Bloqueo de dirección + sin corriente
Al bloquear: gira el manillar a tope a la izquierda antes de poner en LOCK.

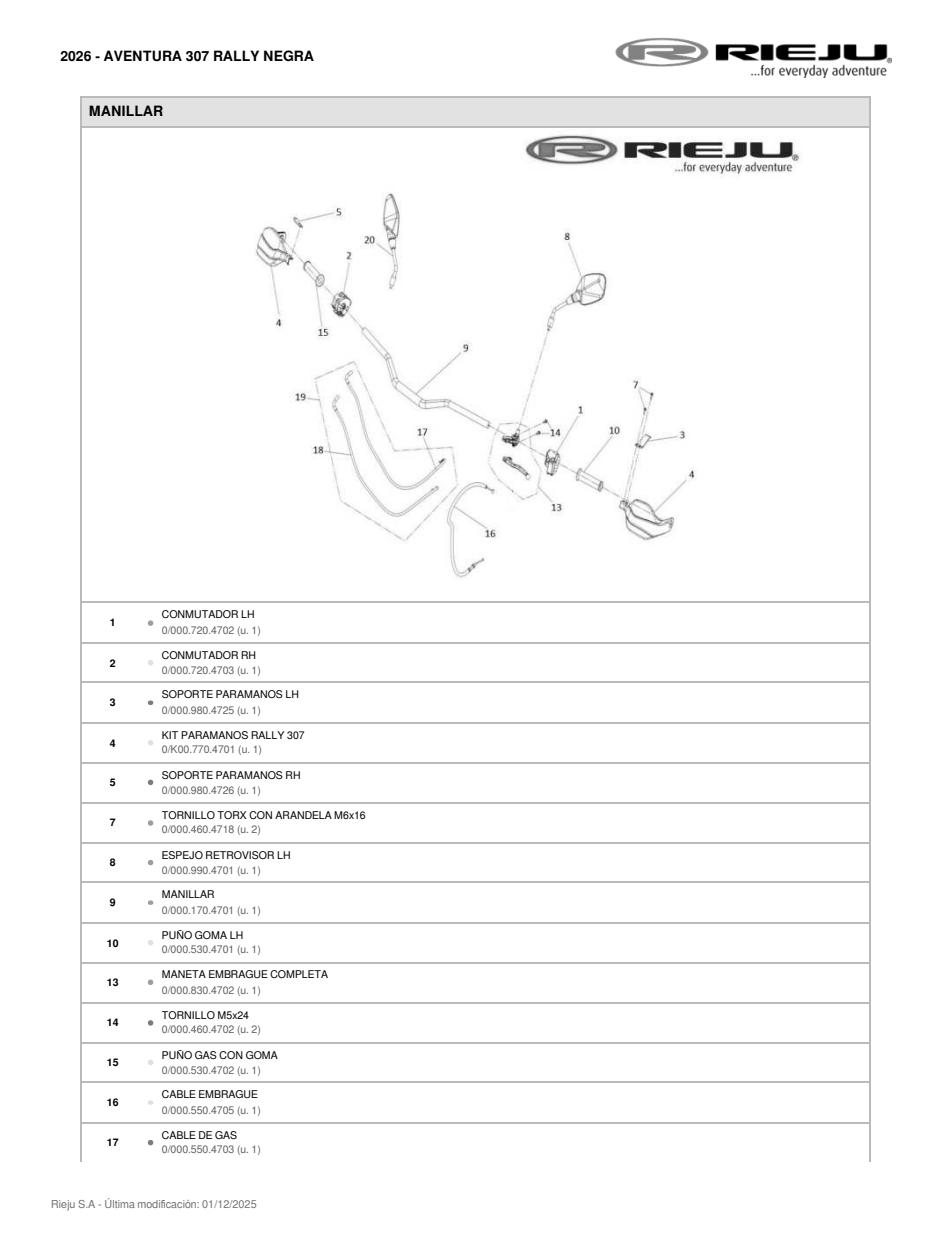

Manillar — componentesDespiece oficial
Instrumentos y ABSManual p. 21–29
Botones del cuadro
SET (1 clic)Entra al menú
SET (clic largo)Abre Mirrorlink
MODE (1 clic)Cambia Trip 1 / Trip 2
MODE (largo)Trip seleccionado a 0
Bluetooth2 conexiones simultáneas
Luminosidad5 niveles + automático
Desactivar ABS — modo offroad
Moto parada (0 km/h) y en punto muerto.
- SET → SET → icono OFFROAD aparece en pantalla
- Mantener botón ABS (piña derecha) 3–4 segundos
- ABS desactivado — confirmado en pantalla
Solo para offroad. Prohibido desactivar en vías públicas.
Para reactivar: repetir el proceso o apagar la moto — se resetea automáticamente.

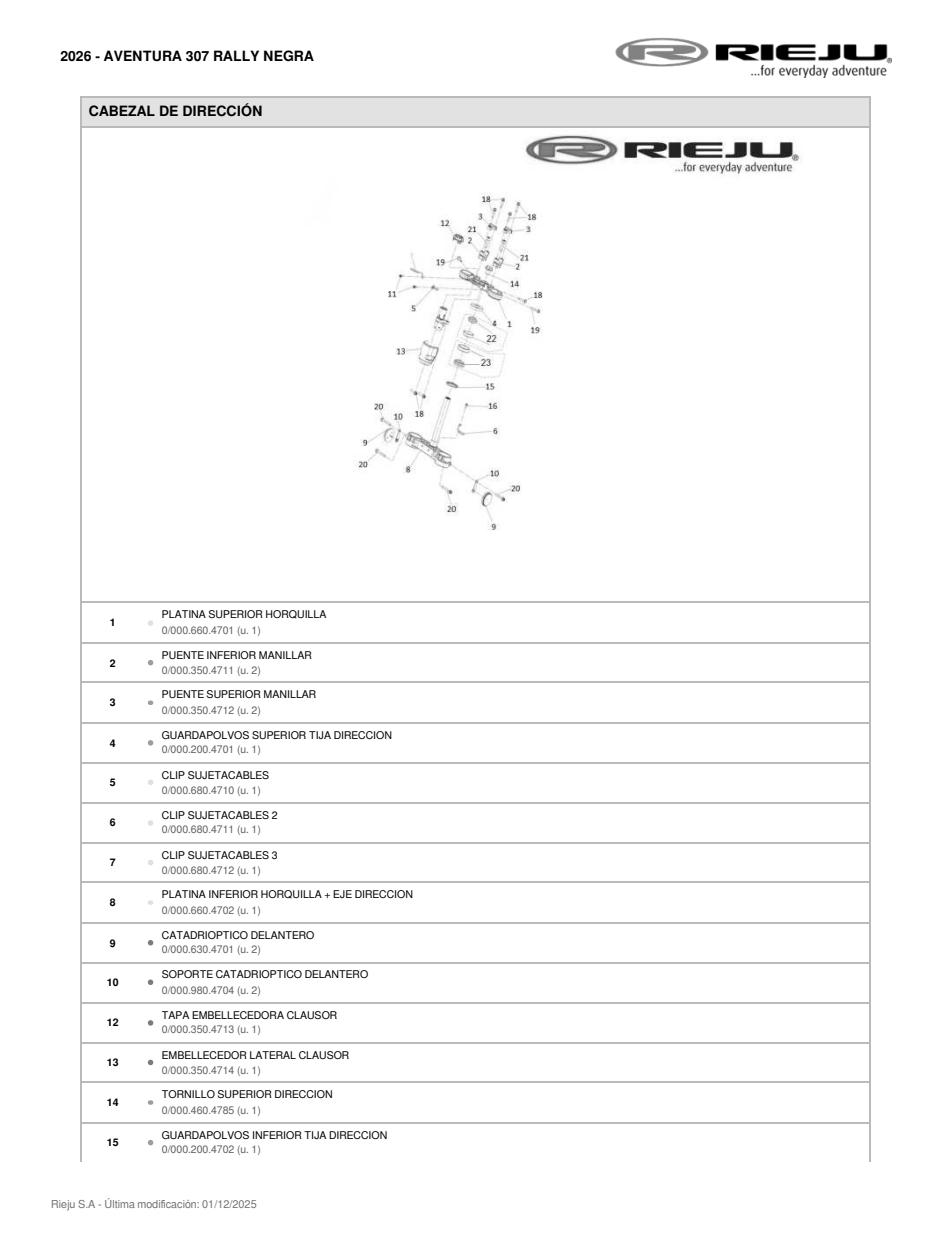

Cabezal de direcciónDespiece oficial

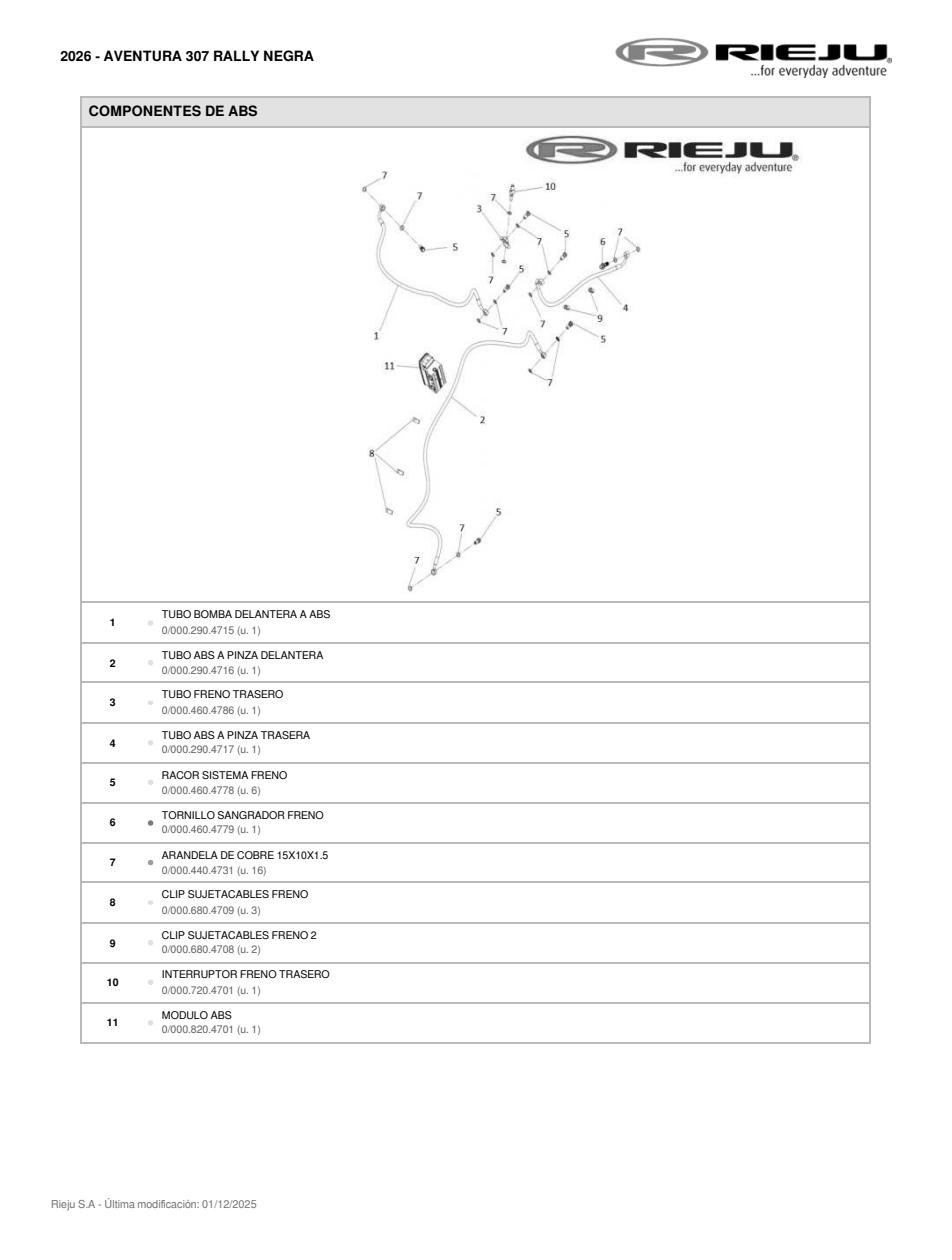

Componentes ABSDespiece oficial
Primer rodajeManual p. 46–47
Límites de régimen
0 – 500 kmMáx. 5.000 rpm
500 – 1.000 kmMáx. 7.000 rpm
Neumáticos (0–200 km)Curvas lentas — rodar toda la corona
Frenos (0–500 km)Mayor fuerza — discos sin rodaje óptimo
Primer cambio aceiteObligatorio a los 1.000 km
Variar la marcha y velocidad con frecuencia. No circular a régimen fijo ni a velocidad constante baja.
Aceite del motorManual p. 57–59
Datos clave
Capacidad total1,5 L
Con filtro nuevo1,4 L
TipoSAE 10W40 (GRO Smart Oil)
Primer cambio1.000 km
Siguientes cambiosCada 5.000 km
Revisión nivelCada 1.000 km
MirillaInferior derecha del motor
Cambio de aceite y filtro
- Calentar el motor antes de drenar
- Retirar tornillo de drenaje (inferior derecho)
- Vaciar en recipiente adecuado
- Limpiar tamiz del filtro de aceite
- Montar filtro nuevo
- Rellenar: 1,2 L (sin filtro) · 1,4 L (con filtro nuevo)
- Arrancar 2–3 min a ralentí · parar 1–2 min
- Verificar nivel en mirilla con moto en vertical
No mezclar marcas ni grados de aceite distintos.

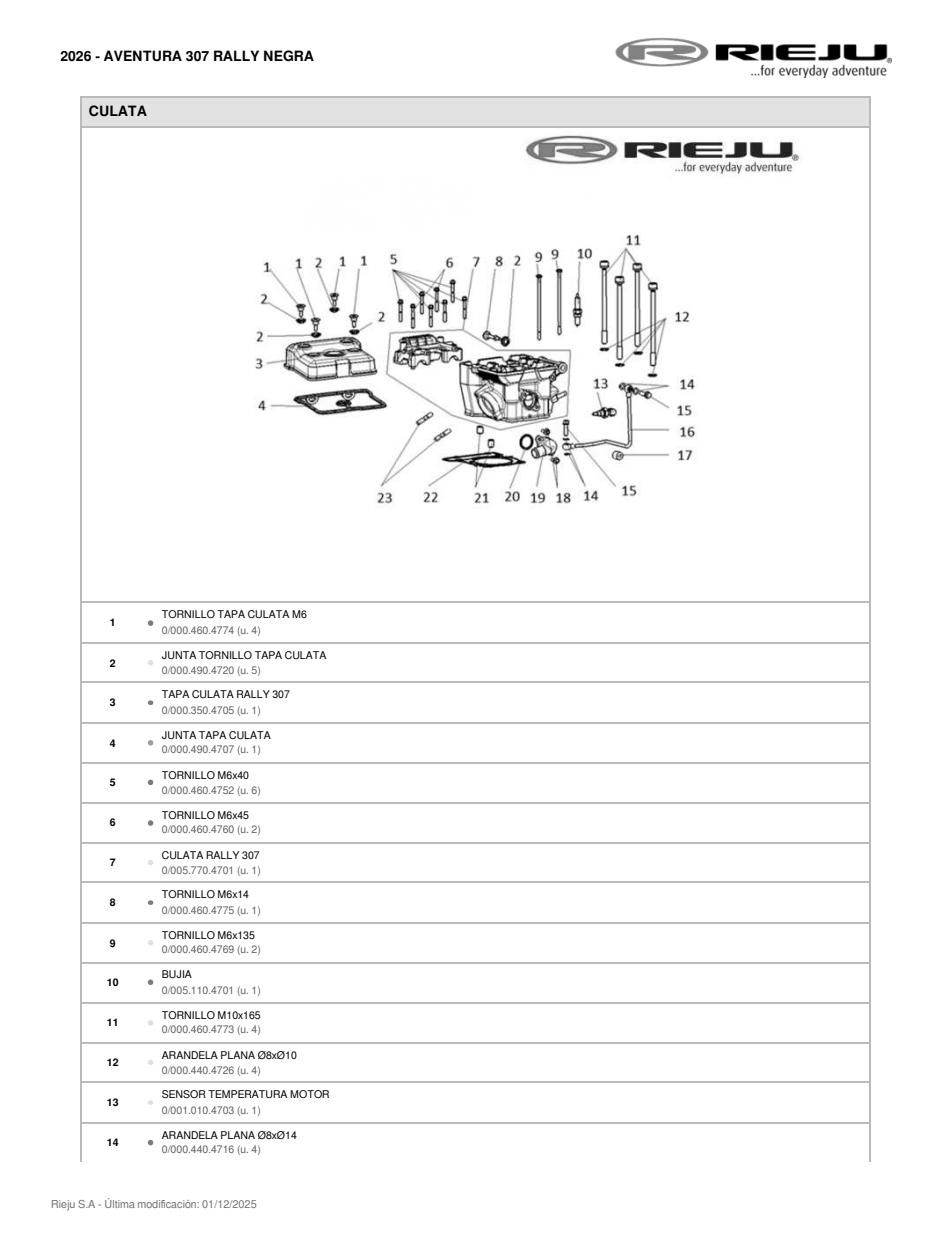

Culata — vista explosionadaDespiece oficial
FrenosManual p. 75–79
Especificaciones
LíquidoDOT 4 · envase sellado
Cambio líquidoCada 2 años
Disco delanteroØ 300 mm
Disco traseroØ 240 mm
Juego pedal trasero10–15 mm
Pastillas delanterasRef. 0/000.930.4701
Pastillas traserasRef. 0/000.930.4702
Comprobación de pastillas
- Inspección visual — dirección de la doble flecha (3)
- Si alcanza línea límite de desgaste (4): sustituir
- Cambiar siempre ambas pastillas a la vez
- Solo recambios originales Rieju
Nivel de líquido bajo = revisar pastillas — suele indicar desgaste avanzado.
Cambio de líquido
- Mantener horizontal la bomba de freno
- Abrir tapa y retirar junta
- Situar válvula de sangrado en posición más baja
- Aflojar válvula · drenar en recipiente
- Introducir 30–50 ml de DOT4 nuevo y drenar
- Apretar válvula · montar pinza · rellenar
- Purgar hasta flujo sin burbujas
DOT4 es nocivo. Evitar contacto con ojos y piel.

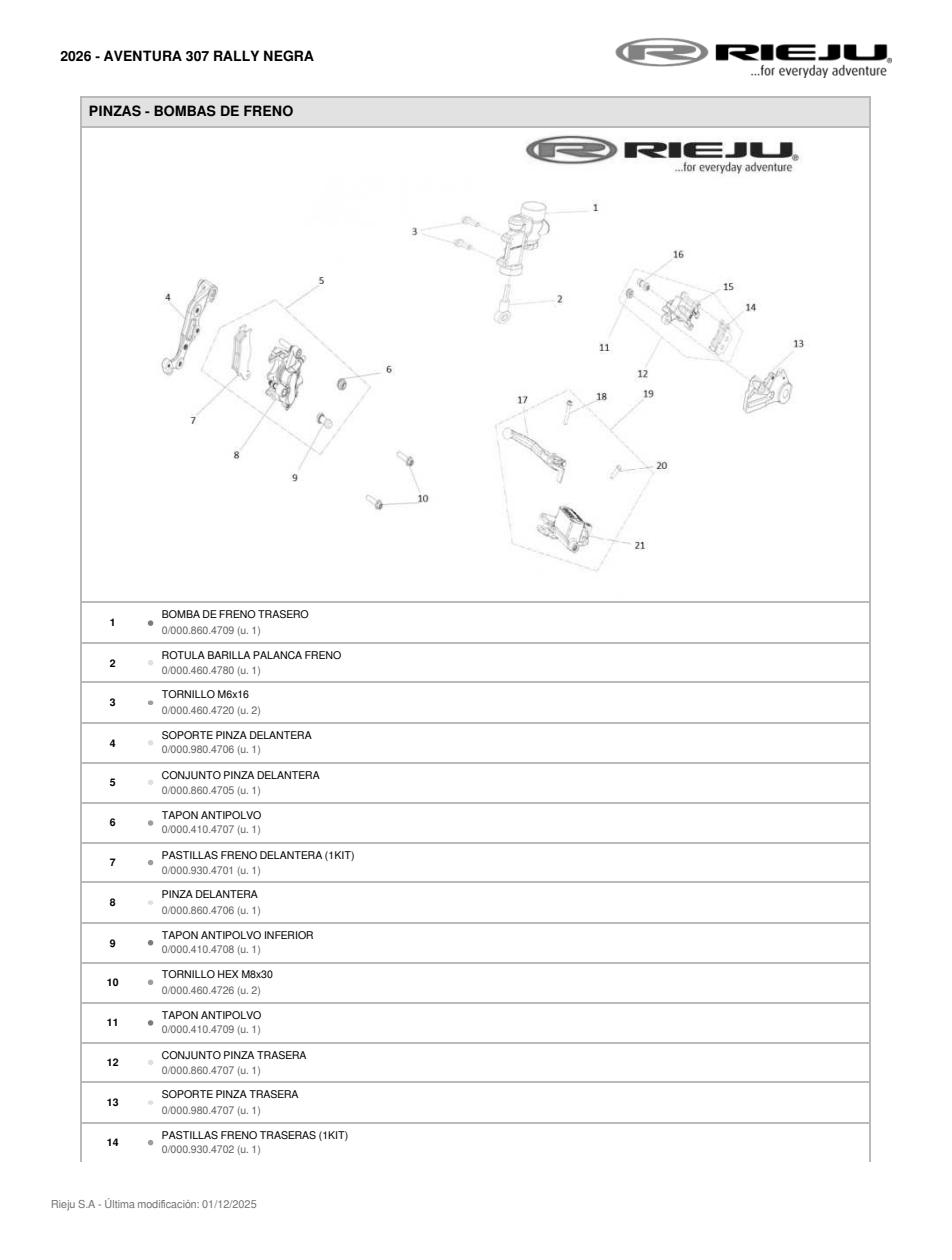

Pinzas y bombas de frenoDespiece oficial
SuspensiónManual p. 71–74
Delantera WP — ajuste base
Compresión (izquierda)21 clics desde cierre
Extensión (derecha)18 clics desde cierre
Altura recomendada6 mm sobre tijas superiores
Mayor estabilidadReducir a 2 mm
Mayor agilidadAumentar hasta 15 mm
Trasera — ajuste base
Compresión (tornillo superior)16 clics desde cierre
Extensión (tornillo inferior)22 clics desde cierre
Precarga recomendada23 mm · ± 3 vueltas máx.
Mayor distanciaMás altura · más firme
Menor distanciaMenor altura · más suave
Para purgar aire de la horquilla: tornillo de purga con moto en banco/caballete, ruedas en el aire.

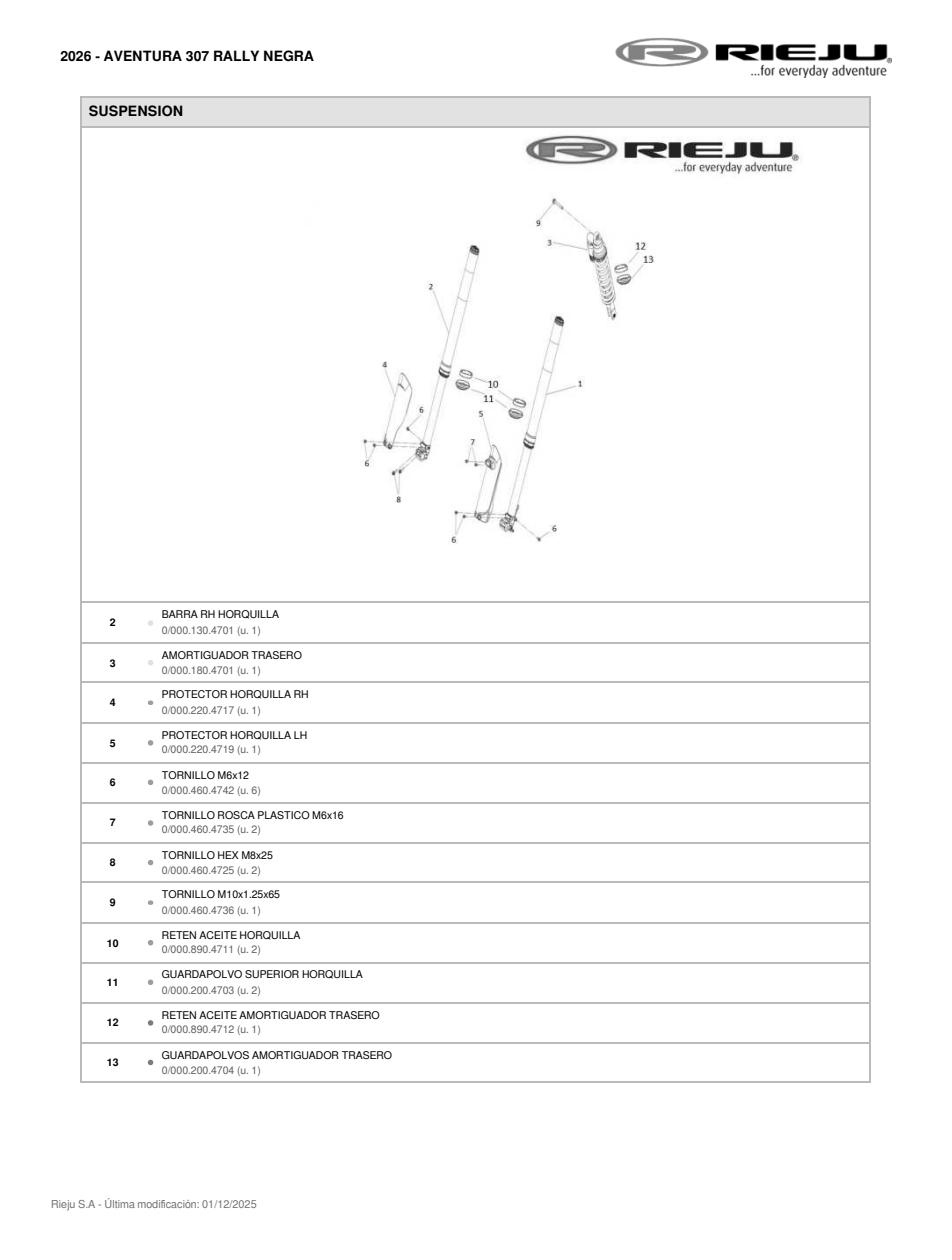

SuspensiónDespiece oficial

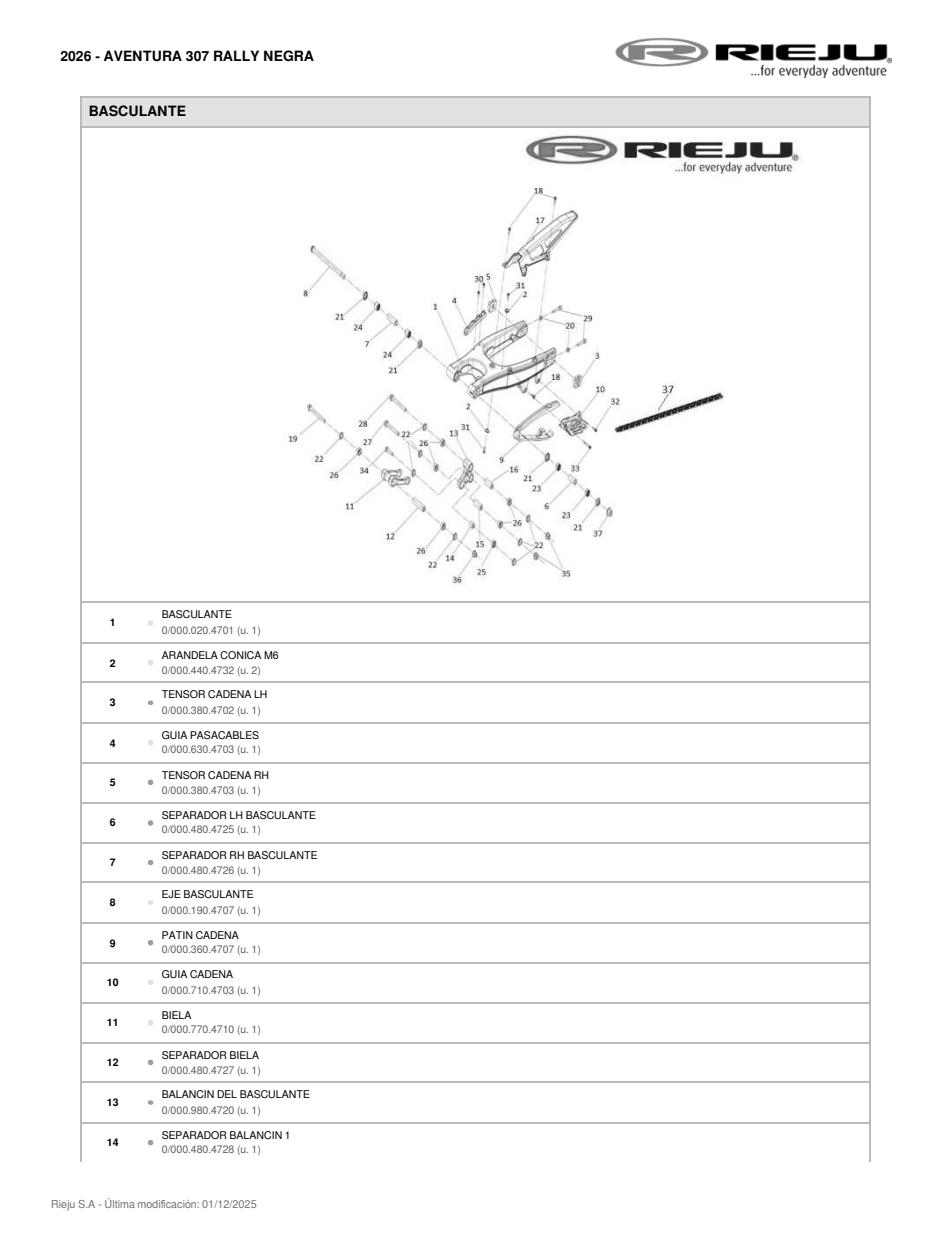

BasculanteDespiece oficial
Cadena de transmisiónManual p. 79–80
Especificaciones
Holgura correcta28–35 mm en el punto medio
LubricaciónCada semana · aceite de cadena
Ajuste de la tensión
- Caja de cambios en punto muerto
- Aflojar tuerca y eje de rueda trasera (1)
- Aflojar tuercas de fijación (3) en ambos lados
- Ajustar tornillo (2) por igual ambos lados — usar marcas del basculante
- Apretar tuercas (3) y eje trasero
- Verificar holgura: 30–40 mm
Cadena demasiado floja: riesgo de accidente y daños mecánicos graves.
Rueda traseraDespiece oficial

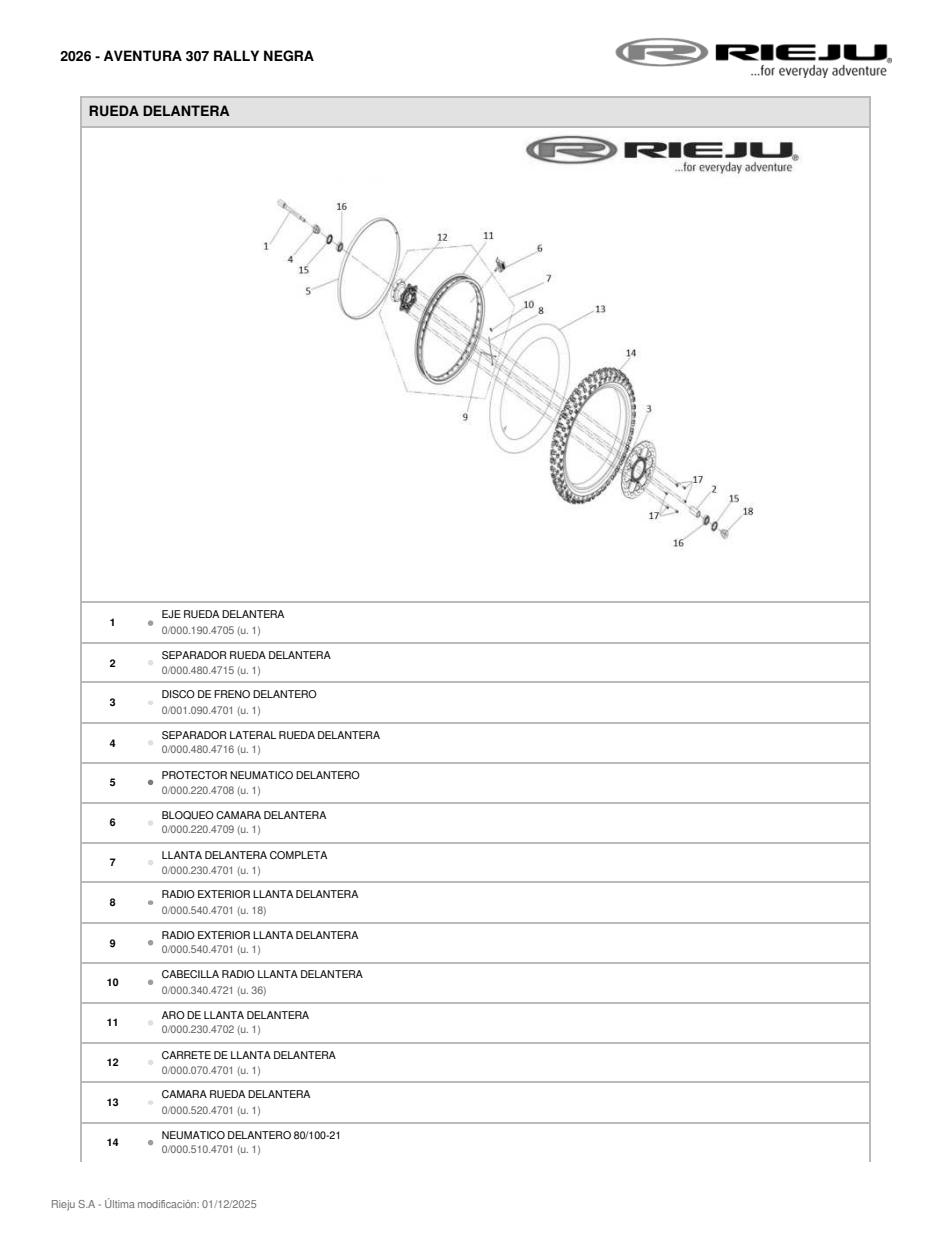

Rueda delanteraDespiece oficial
EmbragueManual p. 67–68
Especificaciones
Juego libre (punta de maneta)10–20 mm
Ajuste desde el manillar
- Deslizar funda protectora (1)
- Aflojar rueda de fijación (2)
- Mover rueda de ajuste (3) → 10–20 mm de juego
- Fijar posición con rueda (2) · reponer funda
Ajuste desde el motor
- Aflojar contratuerca (1)
- Ajustar tensión con tuerca (2)
- Fijar con tuerca (1)
- Arrancar y verificar funcionamiento
Si patina o cuesta engranar marcha: repetir el ajuste.

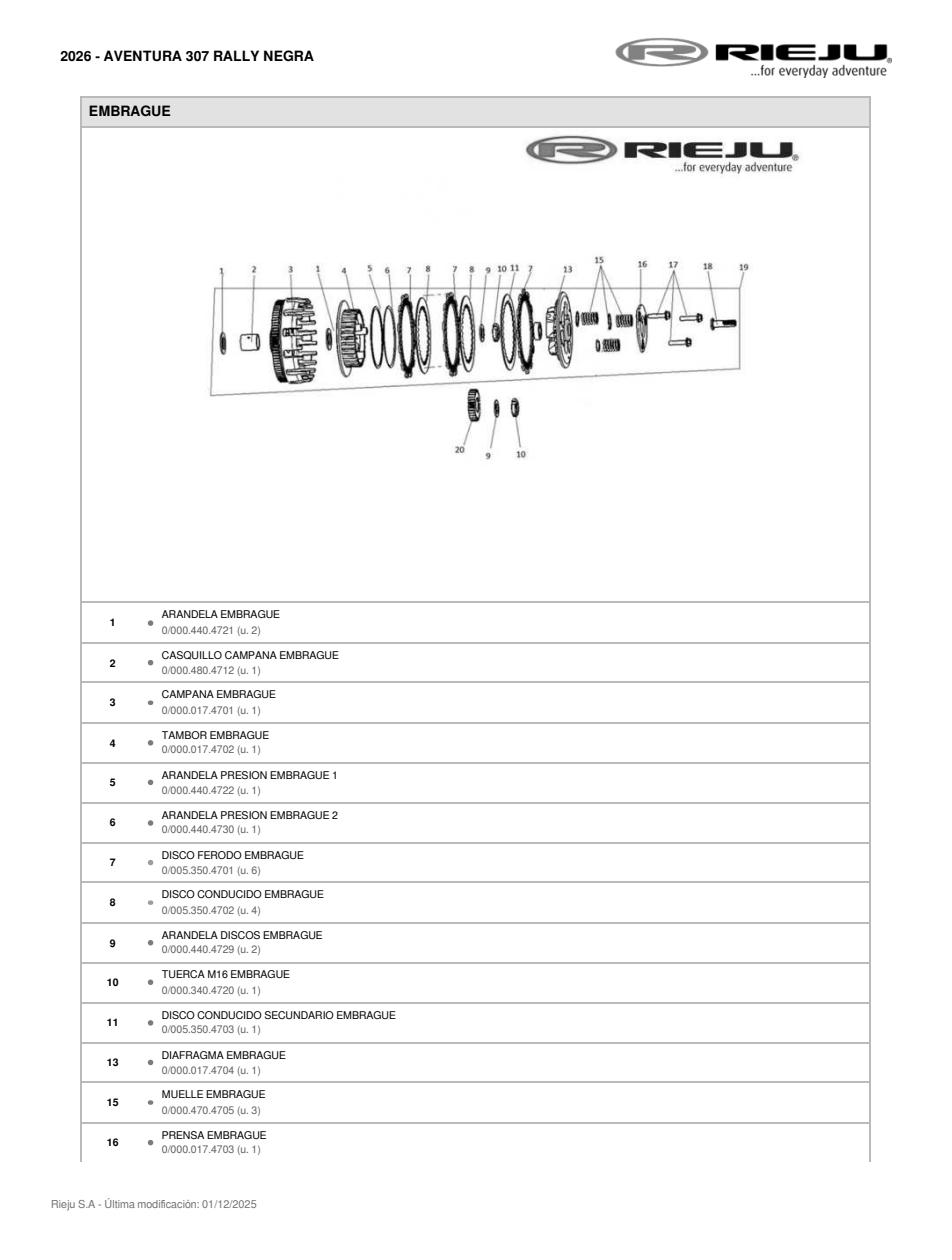

Embrague — vista explosionadaDespiece oficial
RefrigeranteManual p. 60–61
Especificaciones
TipoG40
NivelVaso de expansión — entre marcas sup. e inf.
Cambio de refrigerante
- Retirar tapón del radiador (1)
- Retirar tornillo de drenaje inferior del motor (2)
- Vaciar completamente el sistema
- Rellenar con refrigerante G40
- Purgar el sistema de aire
Nunca abrir el tapón con el motor caliente — riesgo de quemaduras por vapor.
BujíaManual p. 62
Especificaciones
ReferenciaB8RC
Separación electrodos0,7–0,8 mm
Comprobación y sustitución
- Retirar pipa de la bujía
- Limpiar alrededores · desenroscar con llave de bujías
- Si hay corrosión o depósitos excesivos: sustituir
- Verificar separación con galga: 0,7–0,8 mm
- Limpiar superficie de asiento de la arandela
- Enroscar a mano primero — luego apretar con llave
BateríaManual p. 82–84
Especificaciones
Tipo12V · 6Ah
MantenimientoSin mantenimiento de electrolito
AlmacenamientoCargar una vez al mes
Acceso y extracción
- Retirar sillín (llave en cierre lateral izquierdo)
- Retirar 3 tornillos inferiores + 2 superiores + 1 delantero de la placa lateral
- Tirar de la tapa por la parte delantera
- Desconectar: primero negativo (–) luego positivo (+)
- Al montar: primero positivo (+) luego negativo (–)
No lavar con agua la zona de la batería.
Cambio de fusibles
- Retirar sillín
- Abrir tapa de la caja de fusibles (1)
- Extraer fundido · sustituir por uno nuevo del mismo amperaje
- Si se vuelve a fundir: anomalía en el circuito — concesionario Rieju
No sustituir fusibles por otro amperaje ni usar alambres — riesgo de incendio.
Pares de aprieteManual p. 88
Usar siempre dinamométrica calibrada. Respetar la secuencia de apriete en elementos con múltiples tornillos.
Componente
Métrica · Paso
Par (Nm)
Motor
Tapa filtro de aceite—8–12
Perno drenaje anticongelante—8–12
Tapa bomba de agua—8–12
Tapa cárter izquierda—8–12
Motor de arranque—8–12
Tapa culata—8–12
Tapa cárter derecha—10–15
Sujeciones del motorM8 × 1,2518 ± 2,7
Tornillo vaciado cárter—26–30
Sujeciones del motorM10 × 1,2545 ± 4,5
Dirección
Eje de dirección (tuerca inferior)M22 × 150 ± 5
Eje de dirección (tuerca superior)M25 × 160 ± 6
Manillar y eje direcciónM8 × 1,2518 ± 2,7
Frenos
Pinza de freno delantero—20–25
Disco delanteroM8 × 1,2535 ± 3,5
Disco traseroM8 × 1,2535 ± 3,5
Suspensión
Uniones horquillaM8 × 1,2518 ± 2,7
Uniones horquillaM14 × 1,575 ± 7,5
Unión superior amortiguadorM12 × 1,2560 ± 6
Unión inferior amortiguadorM12 × 1,2560 ± 6
Chasis y ruedas
Fijación guardabarros delantero—8–10
Prisioneros eje delantero—12–15
Eje delantero—30
Eje rueda traseraM14 × 1,575 ± 7,5
BasculanteM14 × 1,2575 ± 7,5
Bajo (<20 Nm)
Medio (20–50 Nm)
Alto (50–70 Nm)
Muy alto (>70 Nm)
MantenimientoManual p. 89–90
| Elemento | 1.000 | 5.000 | 10.000 | 15.000 | 20.000 | 25.000 | 30.000 km |
|---|---|---|---|---|---|---|---|
| Aceite del motor | C | C | C | C | C | C | C |
| Filtro de aceite | C | C | C | C | C | C | C |
| Nivel aceite motor | I | I | I | I | I | I | I |
| Filtro de aire | — | L | C | L | C | L | C |
| Nivel refrigerante | I | I | I | I | I | I | I |
| Refrigerante | — | — | — | — | C | — | — |
| Bujía (separación) | I | — | I | — | I | — | I |
| Juego de válvulas | — | — | I | — | I | — | I |
| Pastillas de freno | — | I | I | I | I | I | I |
| Nivel líquido de frenos | I | I | I | I | I | I | I |
| Líquido de frenos | — | — | — | — | 2 años | — | — |
| Tensión y engrase cadena | A | A | A | A | A | A | A |
| Latiguillos de freno | — | I | I | I | I | I | I |
| Batería | I | I | I | I | I | I | I |
| Engrase manetas freno/embrague | S | S | S | S | S | S | S |
| Tubos de gasolina | I | I | I | I | C | — | C |
| Cuerpo de mariposa | — | — | L | — | L | — | L |
| Ajuste acelerador | A | A | A | A | A | A | A |
| Ajuste embrague | A | A | A | A | A | A | A |
| Engrase rdtos. dirección | S | S | S | S | S | S | S |
| Engrase ruedas / corona | S | S | S | S | S | S | S |
| Engrase ejes / estriberas | S | S | S | S | S | S | S |
| Engrase caballete lateral | S | S | S | S | S | S | S |
| Engrase bieletas susp. trasera | S | S | S | S | S | S | S |
| Engrase rdtos. basculante | S | S | S | S | S | S | S |
| Pulsadores luz de freno | I | I | I | I | I | I | I |
| Apriete de uniones | I | I | I | I | I | I | I |
| Fugas en suspensiones | I | I | I | I | I | I | I |
| Llantas | I | I | I | I | I | I | I |
| Filtro de gasolina | — | — | — | — | 1 año | — | — |
C Cambiar
I Inspeccionar
L Limpiar
A Ajustar
S Sustituir
AlmacenamientoManual p. 94–96
Preparación para almacenamiento largo
1Cambiar el aceite del motor y el filtro por aceite nuevo
2Tapar la entrada del filtro de aire y salida del escape con trapo impregnado en aceite para evitar humedad
3Vaciar completamente el depósito de combustible
4Retirar la batería · limpiar con agua jabonosa · eliminar óxido en electrodos
5Almacenar batería por encima de 0 °C · cargarla una vez al mes
6Ajustar presión neumáticos al valor especificado (225 kPa)
7Lavar a fondo el vehículo
8Aplicar protector de goma en todas las partes de goma
9Cubrir con cera protectora toda la carrocería
10Cubrir con tela y estacionar en lugar seco y ventilado
Reactivación tras almacenamiento
1Limpiar a fondo el vehículo
2Retirar los trapos del filtro de aire y del escape
3Cambiar aceite del motor y filtro de aceite
4Instalar la batería completamente cargada
5Arrancar y verificar funcionamiento normal antes de rodar
Mejoras e Incidencias
Registro personal
| Incidencia | Descripción | Solución | Link | Imagen |
|---|
Descargas
Documentación técnica
| Documento | Descripción | Archivo | Imagen |
|---|
Accesorios Patrocinados
Productos recomendados
Patrocinadores
≋
Escapes
⚡
Centralitas
◈
Filtros de Aire
⊠
Adhesivos
⊚
Neumáticos
⊹
Soportes GPS
⏼
Electrónica
✦
Otros
Aviso LegalExención de responsabilidad
Carácter informativo
La información, documentación técnica y contenidos disponibles en este sitio web tienen carácter exclusivamente informativo y divulgativo. Aunque se ha recopilado información de diversas fuentes, incluyendo documentación oficial y aportaciones de terceros (como foros o comunidades), no se garantiza la exactitud, integridad, actualidad o validez de los contenidos publicados.
Limitación de responsabilidad
El uso de la información contenida en este sitio se realiza bajo la exclusiva responsabilidad del usuario. En ningún caso el titular de esta web será responsable de los daños, perjuicios o consecuencias derivadas del uso indebido de la información, ni de las decisiones tomadas en base a la misma.
Riesgos mecánicos
Los procedimientos, recomendaciones o intervenciones mecánicas descritas pueden implicar riesgos. Se recomienda encarecidamente que cualquier actuación sobre vehículos sea realizada por profesionales cualificados o bajo la supervisión de un especialista.
Sin afiliación oficial
Este sitio web no tiene relación oficial, afiliación ni respaldo por parte de la marca o fabricante mencionado, salvo que se indique expresamente.
Al acceder y utilizar este sitio web, el usuario acepta plenamente los términos de este aviso legal.
Apps de Navegación
Aplicaciones recomendadas
Tracks GPX
Comparte tu ruta con la comunidad
Compra · Venta
Exclusivo para particulares
Noticias
Reportajes & novedades — Rieju 307 Rally Aventura
